螺桿泵

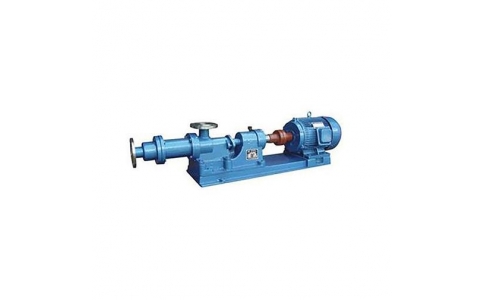

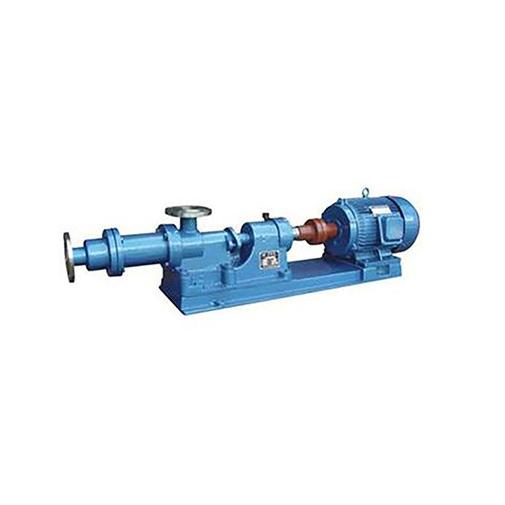

I-1B型濃漿泵

一、I-1B型濃漿泵產品概述:I-1B系列濃漿泵是單螺桿式容積泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使濃漿液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。二、I-1B型濃漿泵產品特點:1. 可輸送高濃度高粘度<10000PaS及含有顆粒的懸浮漿液。2. 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。3. 排出壓力與轉速無關 ,低流量也可保持高的排出壓力。4. 流量與轉速成正比,通過

一、I-1B型濃漿泵產品概述:

I-1B系列濃漿泵是單螺桿式容積泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使濃漿液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。

二、I-1B型濃漿泵產品特點:

1. 可輸送高濃度高粘度<10000PaS及含有顆粒的懸浮漿液。
2. 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
3. 排出壓力與轉速無關 ,低流量也可保持高的排出壓力。
4. 流量與轉速成正比,通過變速機構或調速電機可實現流量調節。
5. 自吸能力強,不用裝底閥可直接抽吸液體。
6. 泵可逆轉,液體流向由泵的旋轉方向來改變,適用于管道需反正向沖洗的場合。
7. 運轉平穩、振動、噪聲小。
8. 結構簡單、拆裝維修方便。
本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。

三、I-1B型濃漿泵結構材質形式:

I-1BB型:殼體鑄件,傳動件(主軸、螺桿和繞軸)為2Cr13不銹鋼制造,適用于一般中性濃漿液輸送,一般微酸、堿漿液輸送。
I-1BF型:傳動件和接觸漿液的泵殼均由不銹鋼制造,適用于食品、制藥、及腐蝕性漿液的輸送。
橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
傳動方式有電機與泵軸直接傳動,電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
配用電動機有一般封閉式,防爆式和電磁調速式電機并配無級變速機,齒輪減速機供用戶選購。
(材質、不銹鋼、鑄鐵)

四、I-1B型濃漿泵技術參數:

流量:1.5-38m3/h;
揚程:30-80m;
功率:1.1-15kw;
轉速:960r/min;
溫度:0-100℃;
口徑:25-150mm。

五、I-1B型濃漿泵性能參數表:

型 號理論流量
QMPa
(m3/h)
流量
( T/時)
揚程
(m)
吸程
(m)
進出口徑轉速
(r/min)
配用電機
(K/w)
工作壓力
(kg/cm2
 老型I-1B1寸1.81.1302259602.23
 I-1B1寸2.391.5502259601.15
 老型I-1B1.5寸4.838024096038
 I-1B1.5寸5.23.2803409602.28
 I-1B2寸8.855.68035096038
 I-1B2.5寸10.66.56036596036
 老型I-1B3寸1510603759607.56
 I-1B3寸18.112603759605.56
 I-1B4寸24166031009607.56
 I-1B5寸3625603125960116
 老型I-1B5寸2719603125960116
 I-1B6寸3830603150960156

I-1B型濃漿泵結構圖說明


1、電機2、聯軸器3、軸承體4、電機機座5、螺桿軸6、橡膠套7、銷帽8、軸承9、空心軸10、填料壓蓋11、繞軸12、三通泵體13、銷帽14、直筒15、進口

I-1B型濃漿泵結構圖

I-1B型濃漿泵外形安裝尺寸圖:

I-1B型濃漿泵外形安裝尺寸圖

I-1B型濃漿泵外形安裝尺寸表:

I-1B型濃漿泵外形安裝尺寸表
